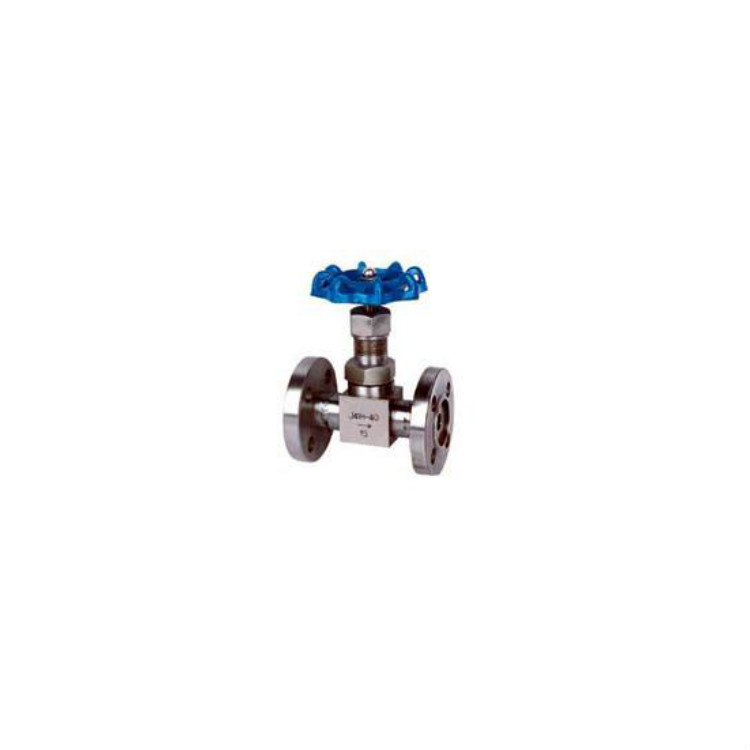

 貨號 ：EN4-11 性能規范 J43W/H法蘭針形閥設計制造：GB/T12224-1989，GB/T12235-1989，連接形式：法蘭連接，結構特征：錐面密封；上螺紋閥桿，閥門檢驗和試驗：GB/T13927-1992。 試驗標準（單位Unit：MPa）
試驗項目TESTITEM | 壓力值PRESSURE VALVE | | 公稱壓力 Nominal Pressure | 2.5 | | 殼體試驗 Shell Test | 3.7 | | 密封試驗 Test | 2.75 | | 氣壓試驗 Air Pressure Test | 0.9 | | 適用溫度 Suitable Temperatue | ≤180℃ | | 適用介質 Suitable Medium | 水、蒸汽、油品等Water,Steam,Oilgoods |
型號與零部件材質
型號
TYPE | 閥體
BODY | 接頭
TIE-IN | 閥桿
VALVE HANDLE | 螺帽
SCREW CAP | 填料
PACKING | | J43H-25 | 20# | 20# | 2Cr13 | 20# | 柔性石墨、四氟
Leslble graphite | | J43W-25P | 304SS | 304SS | 304SS | 304SS | 柔性石墨、四氟
Leslble graphite | | J43W-25R | 316SS | 316SS | 316SS | 316SS | 柔性石墨、四氟
Leslble graphite |

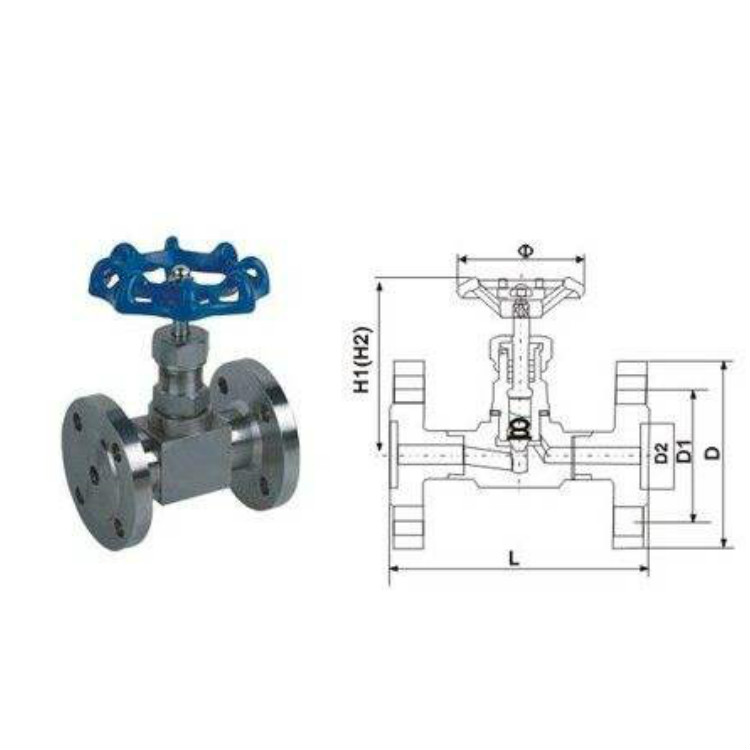

外型與連接尺寸
規格
SPECIF ICATION | A | L | H | Do | | DN10 | 90 | 130 | 90 | 60 | | DN15 | 92 | 122 | 90 | 60 | | DN20 | 105 | 150 | 105 | 80 | | DN25 | 115 | 150 | 120 | 100 |
