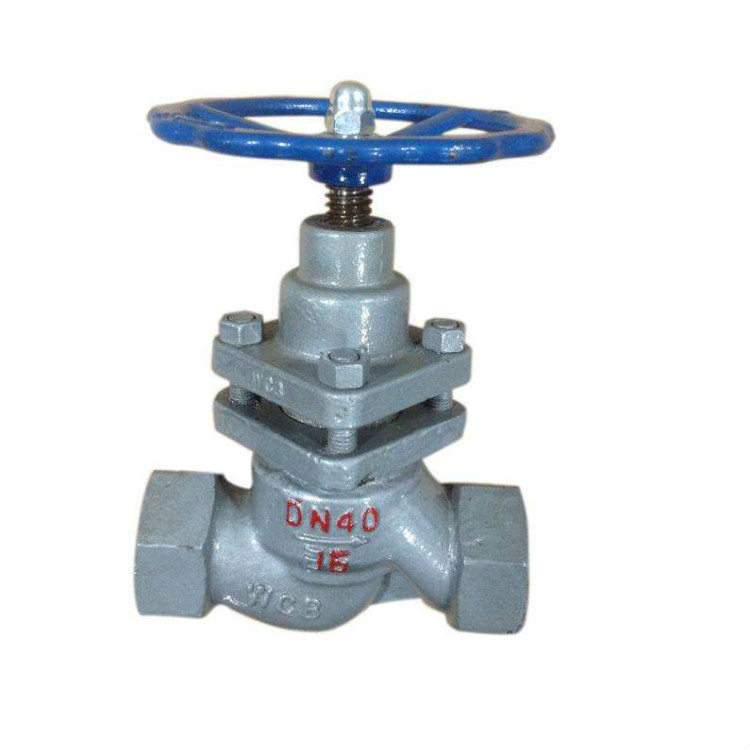

UJ11Y(H) U11SM內螺紋腰鼓型柱塞閥介紹
一、UJ11Y(H) U11SM內螺紋腰鼓型柱塞閥產品概述 UJ11Y(H) U11SM內螺紋腰鼓型柱塞閥連接分非金屬密封，金屬密封兩類，此外，外螺紋連接柱塞閥其外形分為Z字形和腰鼓形兩大類，其內部結構完全相同，用途一樣。鍛鋼螺紋/焊接截止閥主要用在冶金、電業、化工、煉油、食品等行業。壓力為16-25kgf/cm2以內，溫度為250℃以下的水、蒸汽、油類等小口徑管道上作開啟、關閉調節流量用。二、UJ11Y(H) U11SM內螺紋腰鼓型柱塞閥主要連接、結構尺寸 DN(mm)
尺寸 | UJ11-UJ11SM-15、25、40C、P、R | | 15 | 20 | 25 | 32 | 40 | 50 | | L | 90 | 100 | 120 | 140 | 170 | 200 | | H | 120 | 140 | 165 | 175 | 195 | 213 | | H1 | 148 | 175 | 205 | 215 | 246 | 268 | | W | 80 | 100 | 120 | 140 | 160 | 180 | | G | 1/2’’ | 3/4” | 1” | 11/4” | 11/2” | 2” | | L1 | 14 | 16 | 18 | 20 | 22 | 24 | | S | 32 | 36 | 46 | 55 | 65 | 80 | | 重量（千克） | 1．5 | 2.5 | 3.5 | 5.5 | 8.5 | 12 |
