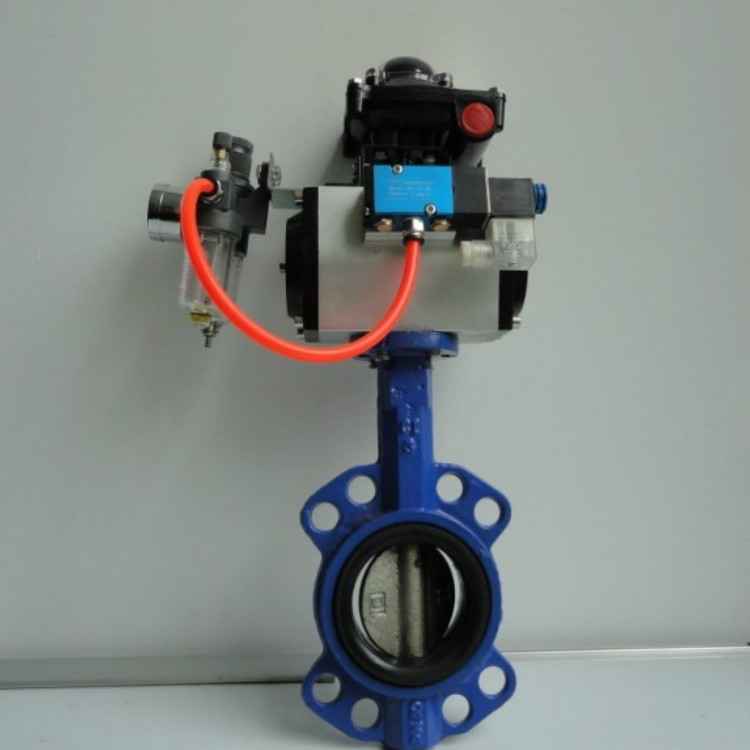

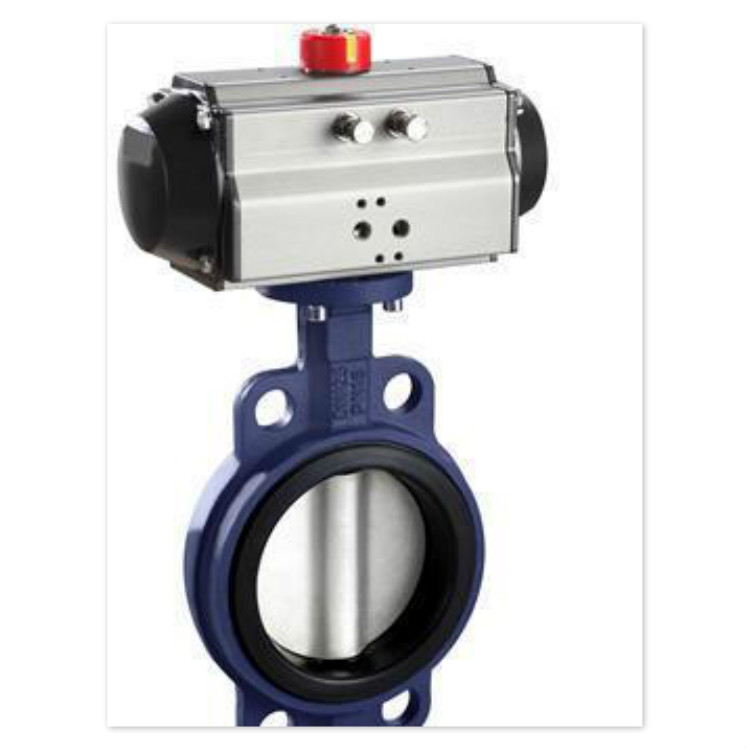

D671X對夾式氣動蝶閥產品概述
我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
標準參數表
公稱通徑 | 50mm~1200mm |
法蘭標準 | ISO7005-2 1988 |
最大工作壓力 | 1.6MPa |
殼體試驗壓力 | 1.5 倍工作壓力 |
密封試驗壓力 | 1.1 倍工作壓力 |
工作溫度范圍 | NBR 閥座 -10oC~80 o C 、 EPDM 閥座 -20oC~120oC |
允許長期使用溫度 | NBR 閥座 0oC~60 o C 、 ,EPDM 閥座 0oC~100oC |
材料 | ( 見《可選材料表》部分 ) |
結構尺寸 | ISO5752-88 |
驅動型式 | 手柄 | 50mm~300mm |
蝸輪 | 50mm~1200mm |
氣動 | 50mm~1200mm |
電動 | 50mm~1200mm |
表面處理 | 環氧聚酯涂料 、 尼龍 11 、 烤漆 |
采標目錄
項目名稱 | 采用標準 | 可選標準 |
設計制造驗收 | GB/T12238-1989 | ISO/DIN10631-91 |
閥門結構長度 | GB/T12221-1989 | ISO5752-88 |
閥門法蘭連接 | GB9113-1988 | ISO7005. 2 |
閥門檢驗 | GB/T13927-1992 | ISO/DIN5208-87 |
閥門標志 | GB12220-1989 | ISO5209-87 |
驅動裝置連接 | GB12223-1989 | ISO/DIN5211-89 |
閥門供貨要求 | GB/T12252 | ———— |
注：蝶閥不僅符合 ISO,GB 標準，同時也兼容世界其它國家標準
可選材料
主要零部件 | 材質 | 適用規格 | 主要零部件 | 材質 | 適用規格 |
閥體 | 球墨鑄鐵 灰鑄鐵 鑄鋼 不銹鋼 | 50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm | 閥桿 | 不銹鋼 410 不銹鋼 316 不銹鋼 304 碳鋼鍍鎳磷 | 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm |
閥板 | 不銹鋼 CF8 不銹鋼 CF8M 球墨鑄鐵鍍鎳磷 球墨鑄鐵覆尼龍 | 50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm | 閥座 | 丁腈橡膠 NBR 乙丙橡膠 EPDM 氟橡膠 VITON 硅橡膠 SEP 耐熱 EPDM 耐磨 EPDM PTFE | 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm |
