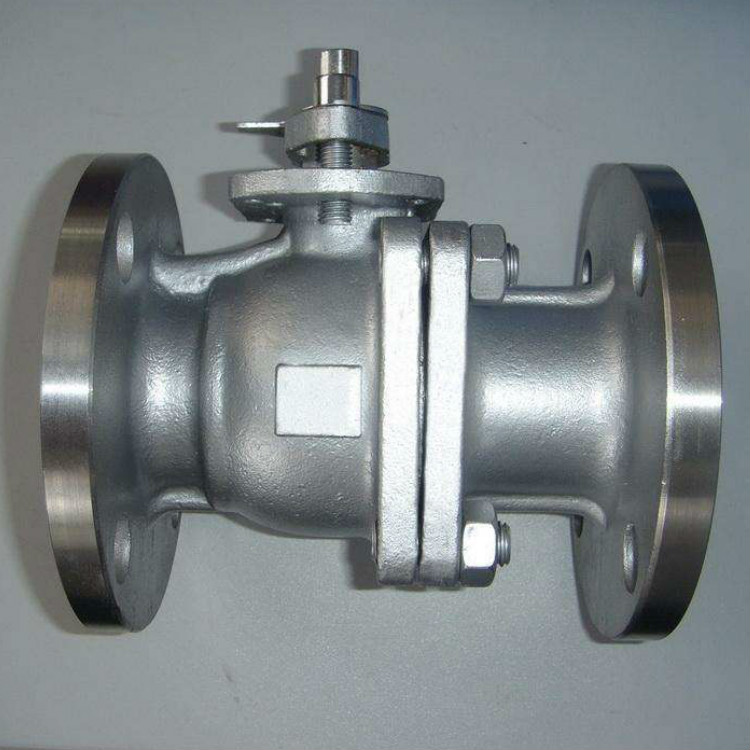

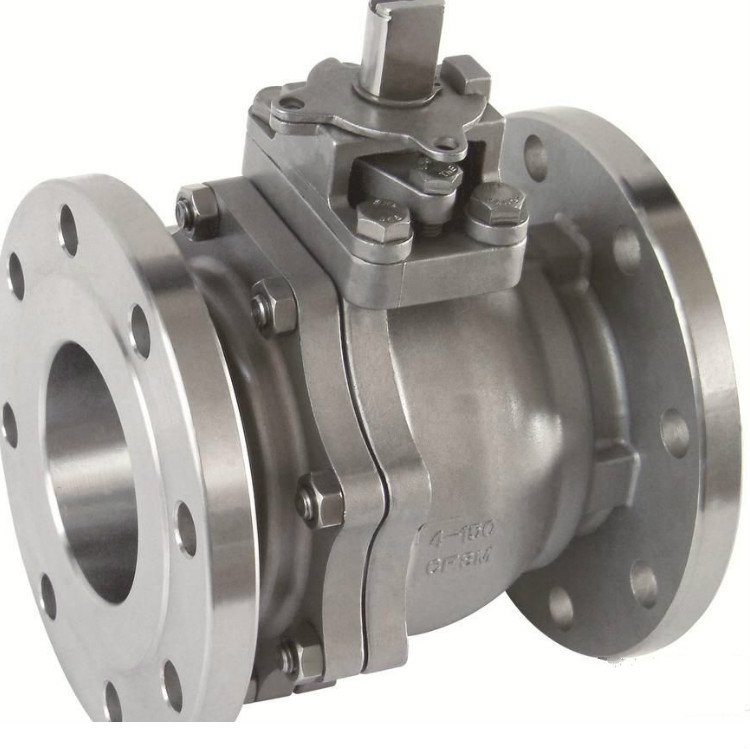

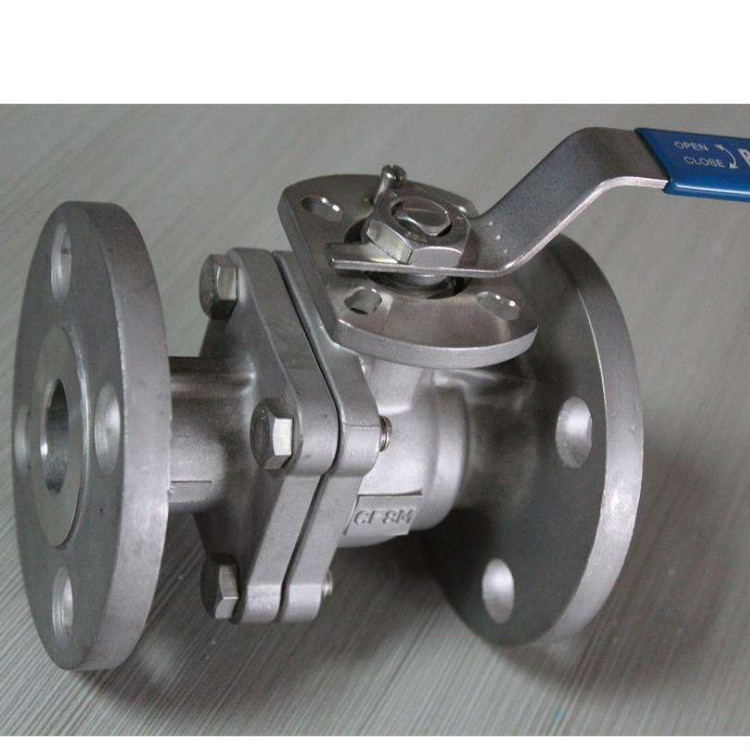

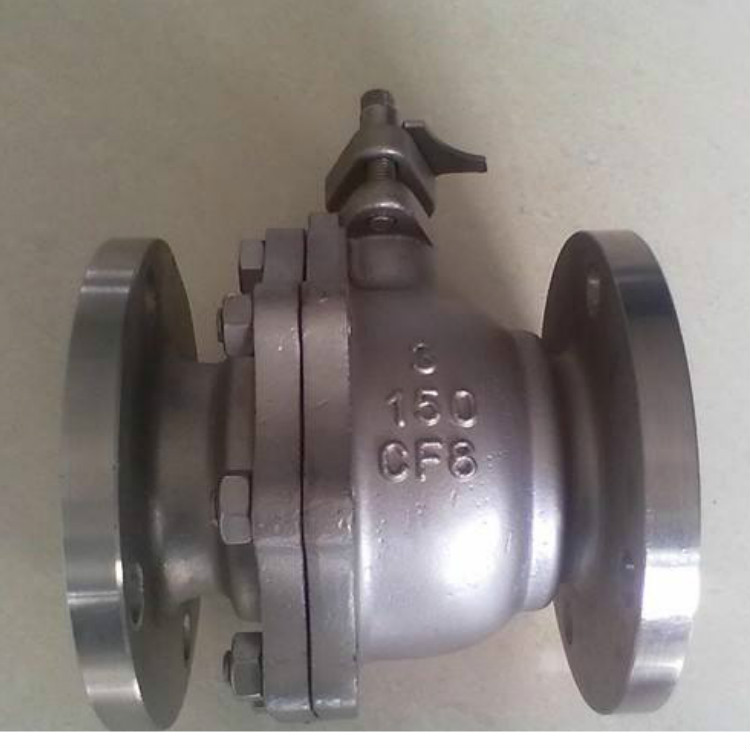

Q41F美標法蘭球閥

下一條：上裝式球閥

上一條：MQ361F/N/PEEKN雙放散直埋式球閥

產品概況應用案例

美標法蘭球閥主要用于截斷或接通介質，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90o實現開啟和關閉的目的。

美標法蘭球閥標準

設計與制造按ANSI B16.34，JIS 2071
結構長度按JIS B2002
法蘭連接尺寸按JIS B2212，2214
檢驗按JIS B2003

試驗壓力

試驗項目		殼體試驗		密封試驗		上密封試驗		氣密封試驗
介質		水						氣
單位		MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
壓力等級 (磅級)	150	3.1	450	2.2	315	2.2	315	0.5-0.7	60-100
	300	7.8	1125	5.6	815	5.6	815
	400	10.3	1500	7.6	1100	7.6	1100
	600	15.3	2225	11.2	1630	11.2	1630
	900	23.1	3350	16.8	2440	16.8	2440

美標法蘭球閥主要零件材料

名稱	材料
閥體閥蓋	A216WCB	A352 LCB	A217WC6	A217WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
球體	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
閥桿	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
手柄	KTH350-10
螺柱	A193-B7 A320-L7 A193-B8
螺母	A194-2H A194-7 A194-8

美標法蘭球閥主要連接尺寸

型號	規格 (mm)		尺寸 (mm)
型號	inch	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-150Lb Q341 F/H/Y-150Lb Q641 F/H/Y-150Lb	1/2″	15	108	89	60.5	35	12	4-Φ15	68	115
	3/4″	20	117	98	70	43	12	4-Φ15	75	130
	1″	25	127	108	79.5	51	12	4-Φ15	85	150
	11/4″	32	140	117	89	64	13	4-Φ15	96	190
	11/2″	40	165	127	98.5	73.2	15	4-Φ15	107	230
	2″	50	178	152	120.7	92	16	4-Φ19	118	240
	21/2″	65	190	177.8	139.7	104.7	18	4-Φ19	145	280
	3″	80	203	190.5	152.4	127	19	4-Φ19	160	310
	4″	100	229	229	190.5	157	24	8-Φ19	185	330
	5″	125	356	254	216	185.7	26	8-Φ22	230	600
	6″	150	394	279	241.3	216	26	8-Φ22	260	800
	8″	200	457	343	298.5	270	29	8-Φ22	310	1000
	10″	250	533	406	362	324	31	12-Φ25	350	1200

美標法蘭球閥主要連接尺寸

型號	規格		尺寸 (mm)
型號	inch	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-300Lb Q341F/H/Y-300Lb Q641F/H/Y-300LbY	1/2″	15	140	95	66.5	35	15	4-Φ15	72	115
	3/4″	20	152	117	82.5	43	16	4-Φ19	75	130
	1″	25	165	124	89	51	18	4-Φ19	85	150
	11/4″	32	178	133	98.5	64	19.5	4-Φ19	95	180
	11/2″	40	190	156	114.3	73.2	21	4-Φ22	110	230
	2″	50	216	165	127	92	23	8-Φ19	120	240
	21/2″	65	241	190.5	149.4	104.7	26	8-Φ22	150	280
	3″	80	283	210	168.5	127	29	8-Φ22	165	310
	4″	100	305	254	200.2	157	32	8-Φ22	190	330
	5″	125	381	279	235	185.7	35	8-Φ22	240	600
	6″	150	403	318	270	216	37	12-Φ22	270	800
	8″	200	502	381	330	270	42	12-Φ25	315	1000
	10″	250	568	445	387.5	324	48	16-Φ29	380	1200

美標法蘭球閥主要連接尺寸

型號	規格 (mm)		尺寸
型號	inch	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-600Lb Q341F/H/Y-600Lb Q641F/H/Y-600Lb	1/2″	15	165	95	66.5	35	15	4-Φ15	88	115
	3/4″	20	190	118	82.5	43	16	4-Φ19	98	130
	1″	25	216	124	89	51	18	4-Φ19	105	150
	11/2″	40	241	156	114.3	73.2	23	4-Φ22	135	180
	2″	50	292	165	127	92	26	8-Φ19	155	240
	3″	80	356	210	168.2	127	32	8-Φ22	175	280
	4″	100	432	273	216	157	38	8-Φ25	210	330
	6″	150	559	356	292	216	48	12-Φ29	340	800
	8″	200	660	419	349	270	56	12-Φ32	400	1000
	10″	250	787	508	432	324	64	16-Φ35	440	1200

產品概述
技術參數
安裝示意圖
現場案例

美標法蘭球閥主要用于截斷或接通介質，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90o實現開啟和關閉的目的。

美標法蘭球閥標準

設計與制造按ANSI B16.34，JIS 2071
結構長度按JIS B2002
法蘭連接尺寸按JIS B2212，2214
檢驗按JIS B2003

試驗壓力

試驗項目		殼體試驗		密封試驗		上密封試驗		氣密封試驗
介質		水						氣
單位		MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
壓力等級 (磅級)	150	3.1	450	2.2	315	2.2	315	0.5-0.7	60-100
	300	7.8	1125	5.6	815	5.6	815
	400	10.3	1500	7.6	1100	7.6	1100
	600	15.3	2225	11.2	1630	11.2	1630
	900	23.1	3350	16.8	2440	16.8	2440

美標法蘭球閥主要零件材料

名稱	材料
閥體閥蓋	A216WCB	A352 LCB	A217WC6	A217WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
球體	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
閥桿	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
手柄	KTH350-10
螺柱	A193-B7 A320-L7 A193-B8
螺母	A194-2H A194-7 A194-8

美標法蘭球閥主要連接尺寸

型號	規格 (mm)		尺寸 (mm)
型號	inch	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-150Lb Q341 F/H/Y-150Lb Q641 F/H/Y-150Lb	1/2″	15	108	89	60.5	35	12	4-Φ15	68	115
	3/4″	20	117	98	70	43	12	4-Φ15	75	130
	1″	25	127	108	79.5	51	12	4-Φ15	85	150
	11/4″	32	140	117	89	64	13	4-Φ15	96	190
	11/2″	40	165	127	98.5	73.2	15	4-Φ15	107	230
	2″	50	178	152	120.7	92	16	4-Φ19	118	240
	21/2″	65	190	177.8	139.7	104.7	18	4-Φ19	145	280
	3″	80	203	190.5	152.4	127	19	4-Φ19	160	310
	4″	100	229	229	190.5	157	24	8-Φ19	185	330
	5″	125	356	254	216	185.7	26	8-Φ22	230	600
	6″	150	394	279	241.3	216	26	8-Φ22	260	800
	8″	200	457	343	298.5	270	29	8-Φ22	310	1000
	10″	250	533	406	362	324	31	12-Φ25	350	1200

美標法蘭球閥主要連接尺寸

型號	規格		尺寸 (mm)
型號	inch	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-300Lb Q341F/H/Y-300Lb Q641F/H/Y-300LbY	1/2″	15	140	95	66.5	35	15	4-Φ15	72	115
	3/4″	20	152	117	82.5	43	16	4-Φ19	75	130
	1″	25	165	124	89	51	18	4-Φ19	85	150
	11/4″	32	178	133	98.5	64	19.5	4-Φ19	95	180
	11/2″	40	190	156	114.3	73.2	21	4-Φ22	110	230
	2″	50	216	165	127	92	23	8-Φ19	120	240
	21/2″	65	241	190.5	149.4	104.7	26	8-Φ22	150	280
	3″	80	283	210	168.5	127	29	8-Φ22	165	310
	4″	100	305	254	200.2	157	32	8-Φ22	190	330
	5″	125	381	279	235	185.7	35	8-Φ22	240	600
	6″	150	403	318	270	216	37	12-Φ22	270	800
	8″	200	502	381	330	270	42	12-Φ25	315	1000
	10″	250	568	445	387.5	324	48	16-Φ29	380	1200

美標法蘭球閥主要連接尺寸

型號	規格 (mm)		尺寸
型號	inch	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-600Lb Q341F/H/Y-600Lb Q641F/H/Y-600Lb	1/2″	15	165	95	66.5	35	15	4-Φ15	88	115
	3/4″	20	190	118	82.5	43	16	4-Φ19	98	130
	1″	25	216	124	89	51	18	4-Φ19	105	150
	11/2″	40	241	156	114.3	73.2	23	4-Φ22	135	180
	2″	50	292	165	127	92	26	8-Φ19	155	240
	3″	80	356	210	168.2	127	32	8-Φ22	175	280
	4″	100	432	273	216	157	38	8-Φ25	210	330
	6″	150	559	356	292	216	48	12-Φ29	340	800
	8″	200	660	419	349	270	56	12-Φ32	400	1000
	10″	250	787	508	432	324	64	16-Φ35	440	1200
