【產品說明】

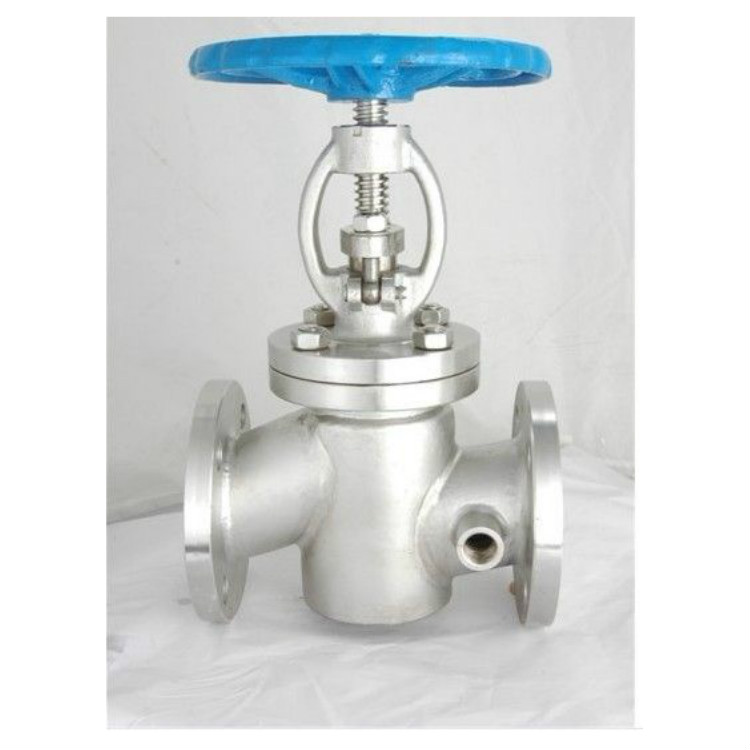

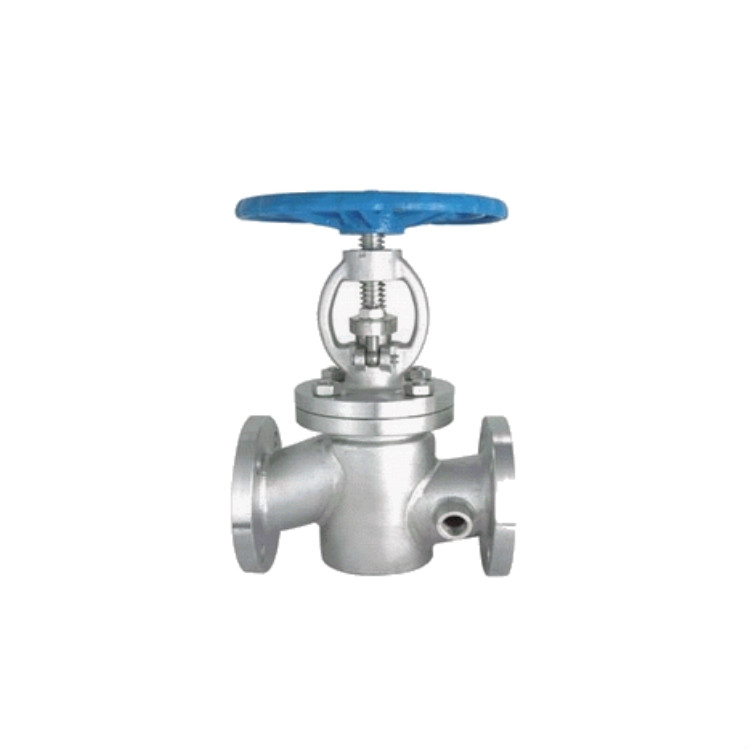

BJ41W、BJ41Y保溫截止閥有三種蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。
【常見型號】
保溫截止閥常見的型號有BJ41Y、BJ41W、BJ41H、BJ45H、BJ45Y、BJ45W等。
【結構和特征】
保溫截止閥的設計與制造符合API602，BS5352和ASME B16.34；檢驗與測試按API 598，標記按MSS-SP-25;
全徑或縮徑;
明桿支架式(OS&Y);
自定心壓板壓套式;
螺栓連接、纏繞墊片密封式閥蓋,螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋;
整體式上密封座;
承插端符合ASME B16.11;
螺紋連接端(NPT)符合ANSI/ASME B1.20.1;
閥瓣可變換為節流型、針型、球型和止回型。
【結構示意圖】
【零件材料】
| 零件名稱 | CS to ASTM | AS to ASTM | AS to ASTM |
| Type F316(L) | Type F316(L) | Type F304(L) | Type F316(L) |
| 閥體 | Type A105 | A182F22 | A182F304(L) | A182F316(L) |
| 墊片 | 316夾柔性石墨+graphite | 316夾柔性石墨 SS+PTFE |
| 閥蓋螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 圓柱銷 | A276 420 |
| 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) |
| 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 閥桿螺母 | |
| 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 銘牌 | SS |
| 手輪 | A197 |
| 填料壓板 | A216 WCB | A351 Cf8 |
| 填料 | Flexible Graphite | PTFE |
| 閥蓋 | A105 | A276 304 | A182 F304(L) | A182 F316(L) |
| 閥桿 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 適用介質 | 水、蒸氣、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 |
| 適用溫度 | -29℃-425℃ | -29℃-550℃ | -29℃-180℃ |
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、保溫截止閥價格等詳情，請聯系我們
