H41T鑄鐵升降式止回閥性能規(guī)范
型號 | 公稱
壓力 | 試驗壓力 | 工作
溫度 | 通用
介質 |
強度（水） | 密封（水） |
H41T-16 | 1.6 | 2.4 | 1.8 | ≤200 | 蒸汽、水 |
H41T鑄鐵升降式止回閥主要零件材料
H41T鑄鐵升降式止回閥外形尺寸和連接尺寸
型號 | 公稱通徑DN（mm） | 尺寸（mm） | 重量（kg） |
L | D | D1 | D2 | b-f | Z-Φd | H | S |
H41t-16 | 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 65 | 32 | 3 |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 84 | 36 | 4.5 |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 96 | 42 | 7 |
50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 115 | 42 | 9.5 |
65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 145 | 50 | 13.5 |
H41t-16 | 80 | 310 | 195 | 160 | 135 | 22-2 | 8-18 | 156 | | 24.5 |
100 | 350 | 215 | 180 | 155 | 24-3 | 8-18 | 170 | | 32.5 |
125 | 400 | 245 | 210 | 185 | 26-3 | 8-18 | 201 | | 50 |
150 | 480 | 280 | 240 | 210 | 28-3 | 8-23 | 238 | | 70 |
200 | 600 | 335 | 295 | 265 | 30-3 | 12-23 | 245 | | |

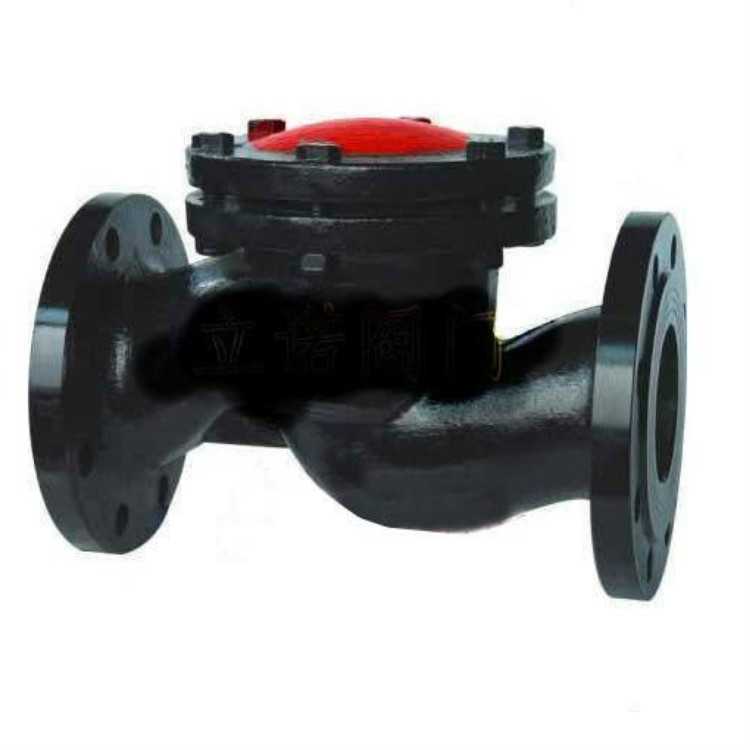

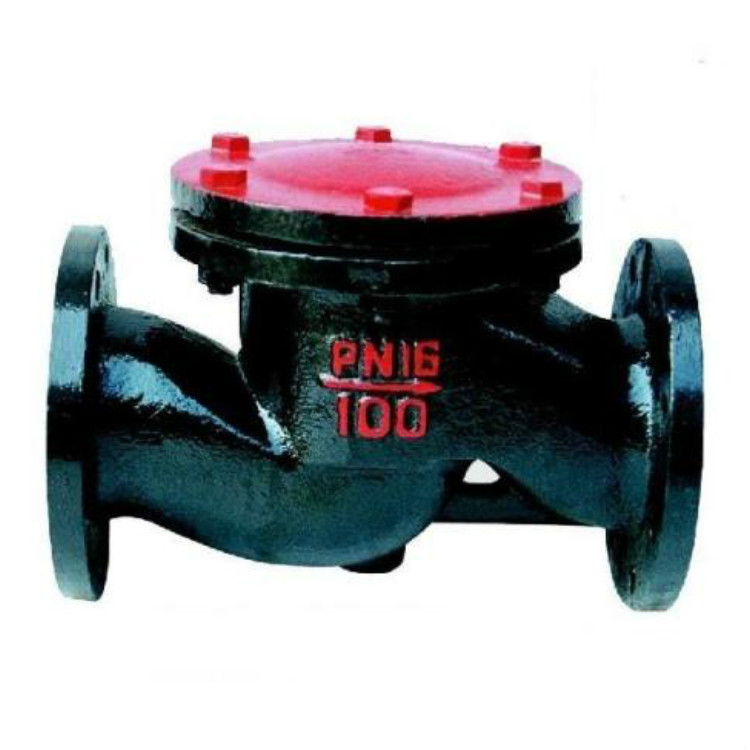

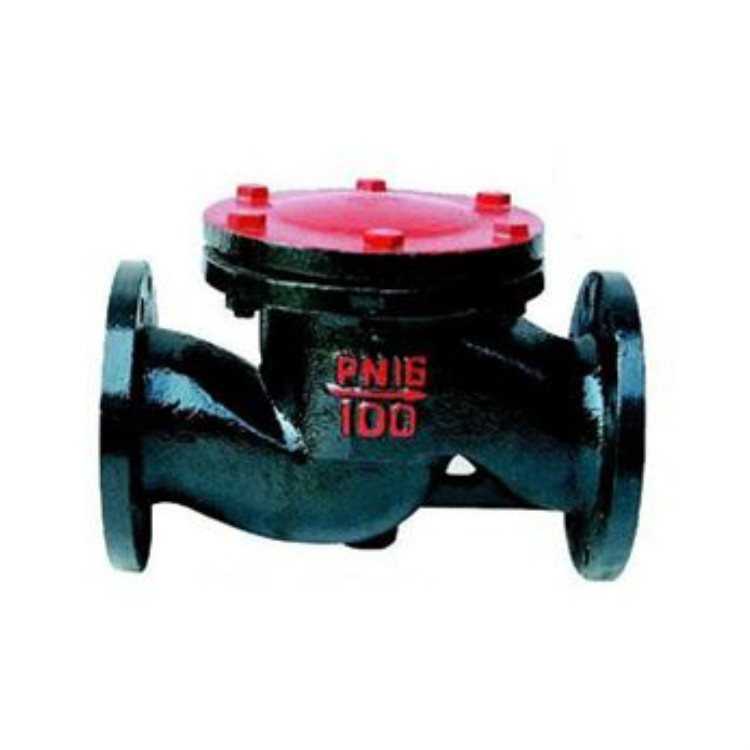

H41T鑄鐵升降式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。
鑄鐵升降式止回閥的安裝應注意以下事項
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產(chǎn)生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
