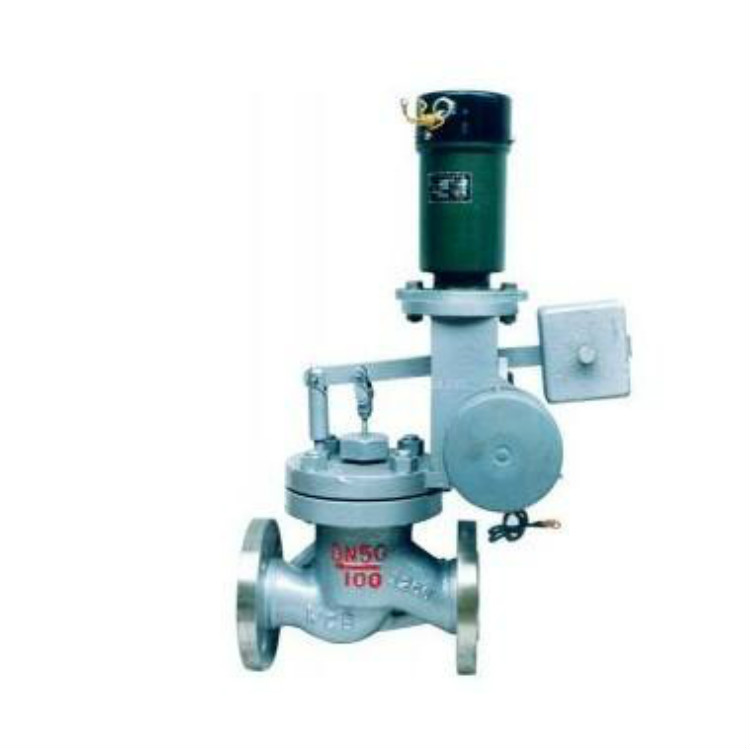

J041H快速啟閉電磁閥閥概述
此閥快速啟閉由MQ1型牽引電磁鐵，MFJI-4.5閥用交流電磁鐵、杠桿、重錘、兩個YBLX-K1/111型行程開關和掛鉤等件組成。當MQ1型牽引電磁鐵得電(即開閥)時，將杠桿抬起，杠桿抬到掛鉤件缺口處，閥開到位，這時上行程開關處于壓合狀態。
當MFJI-4.5閥用交流電磁鐵得電（即關閥）時，由電磁鐵頂桿推動掛鉤位移，使杠桿和掛鉤缺口脫離，在重錘作用下，使閥門關閉，這時下行程開關處于閉合狀態。
J041H快速啟閉電磁閥零件材料
件號 | 1 | 2 | 3 | 4 | 5 | 6 |
零件名稱 | 閥體 | 大閥瓣 | 小閥瓣 | 導向套 | 閥桿 | 閥蓋 |
材料 | WCB | 2Cr13 | 2Cr13 | 2Cr13 | 2Cr13 | 25 |
J041H快速啟閉電磁閥外形與連接尺寸
型號 | 公稱通徑 | H | L | L1 | D | D1 | D2 | n | d | h | 重量 |
J041H-100 | 20 | 550 | 435 | 200 | 125 | 51 | 90 | 4 | 18 | 16 | 51 |
32 | 580 | 435 | 230 | 150 | 66 | 110 | 4 | 23 | 16 | 67 |
50 | 604 | 435 | 300 | 195 | 88 | 145 | 4 | 25 | 16 | 67 |
80 | 759 | 435 | 380 | 230 | 121 | 180 | 8 | 25 | 23 | 150 |
100 | 759 | 435 | 430 | 265 | 150 | 210 | 8 | 30 | 23 | 160 |
J041H-40 | 50 | 600 | 435 | 230 | 160 | 88 | 125 | 4 | 18 | 16 | 59 |
快速啟閉電磁閥的作用就是提高控制精度或者靈敏度的。比如plc發出信號啟閉開關為每秒一次，而該啟閉閥因自身原理從閉到開整個過程就需要1秒，那么就沒法實現每秒又開又關一次。如果plc每5秒啟閉開關一次，那么1秒開，2,3,4秒閥常開，5秒閉。在一些需要精密控制的回路中，就要提高閥啟閉的動作時間，比如降低至0.1s。
快速啟閉電磁閥：快速啟閉 閘閥。啟閉時間短又叫快速切斷閥。MZ系列城市煤氣快速啟閉閘閥，適合介質為：高爐煤氣、焦?fàn)t煤氣、發生爐煤氣、水煤氣、油煤氣等各種污煤氣，及液化氣、天然氣、礦井瓦斯等潔凈煤氣。主要用于煤制氣、冶金、焦化等行業的制氣和城市煤氣輸配管網上。暗桿閘閥的傳動螺紋位于體內部，在啟閉過程中，閥桿只做旋轉運動，閘板在閥體內升降，因此，閥門的高度尺寸小。暗桿閘閥，通常在閥蓋上方裝設啟閉位置指示器，以適用于船舶、管溝等空間較小和粉塵含量大的環境。
