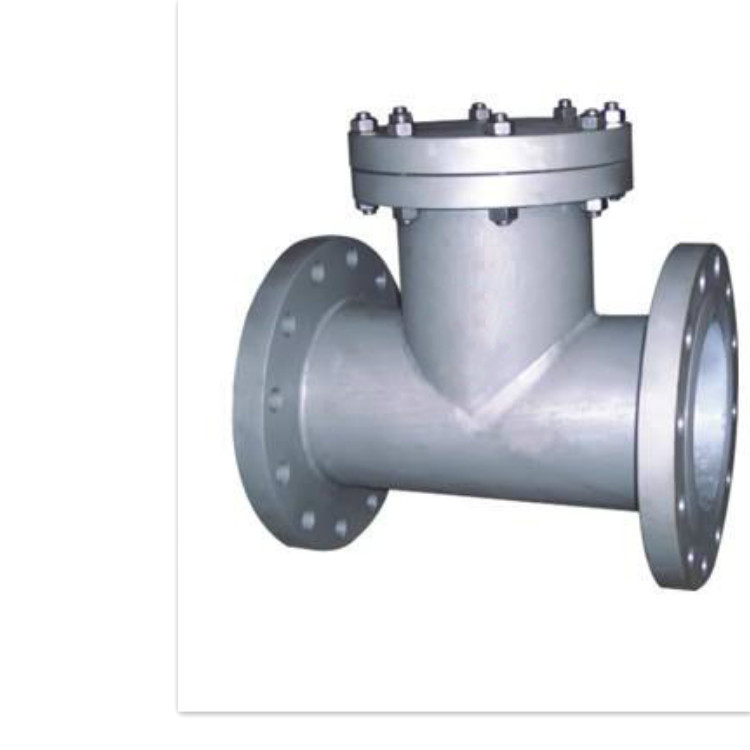

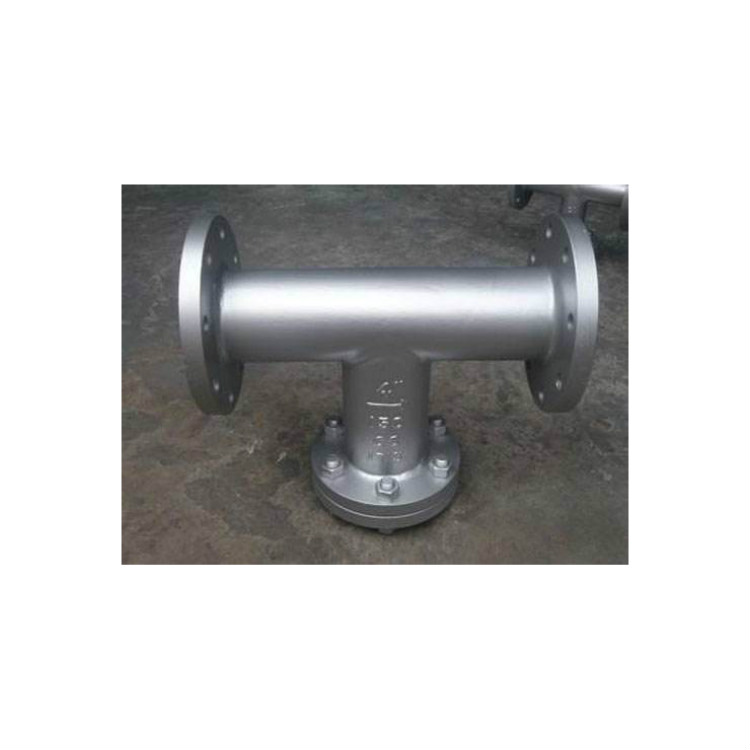

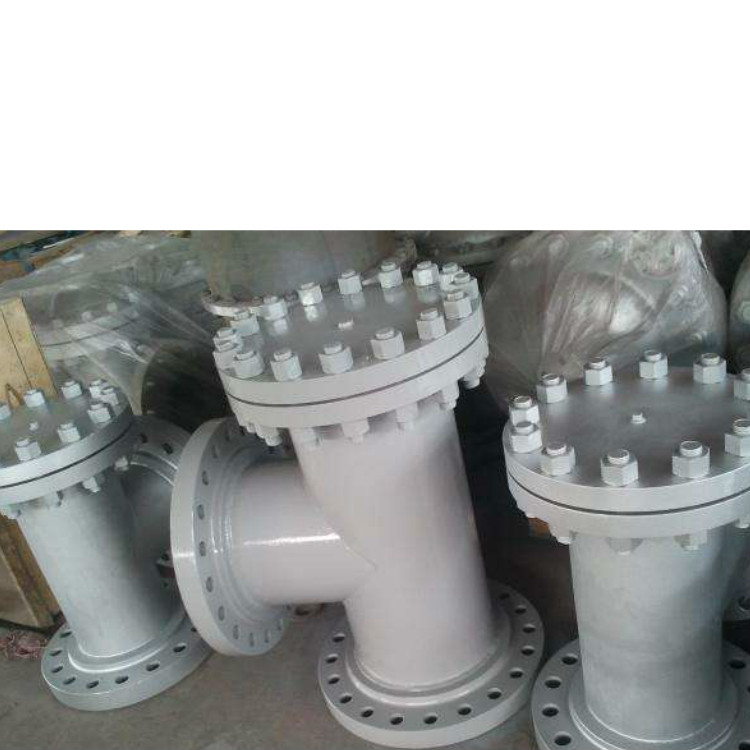

T型管道過濾器是管道輸送液體過程中清除固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。
適用范圍
- 公稱通徑：50～300mm
- 公稱壓力：10～4.0MPa
- 工作溫度:-196～400℃
- 可攔截的固體顆粒粒徑：131～2032μm
- PN1.6～5.0MPa DN50～300
- 殼體材料：鑄鐵、碳鋼、不銹鋼
工作介質
- 化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、 烴類等。
- 化工生產中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等。
- 制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑。
- 輕工食品、制藥生產中有衛生要求的物料。如啤酒、飲料、醫藥用品等。
公稱直徑 | 主要尺寸 | 排放□“B” | 參考重量
（KG） |
L | L1 | L2 | H | R1/2" |
50 | 300 | 526 | 164 | 164 | 13.9 |
65 | 338 | 594 | 184 | 184 | 19.5 |
80 | 368 | 652 | 196 | 196 | 24.3 |
100 | 423 | 735 | 220 | 175 | 36.1 |
125 | 466 | 814 | 240 | 194 | 55.3 |
150 | 521 | 917 | 270 | 217 | 74.1 |
200 | 630 | 1108 | 320 | 268 | 145.0 |
250 | 738 | 1310 | 370 | 320 | 220.1 |
300 | 846 | 1512 | 420 | 372 | 317.9 |
公稱直徑DN | 主要尺寸 | 排放□“B” | 參考重量（Kg) |
L | L1 | L2 | R1/2" |
50 | 298 | 158 | 268 | 13.6 |
65 | 337 | 179 | 304 | 18.9 |
80 | 370 | 195.5 | 330 | 24.0 |
100 | 432 | 225 | 382 | 36.3 |
150 | 557 | 280 | 482 | 68.9 |
200 | 678 | 332.5 | 578 | 140.0 |
250 | 791 | 383 | 666 | 216.2 |
300 | 918 | 437 | 768 | 315.2 |
產品外形尺寸圖
